Назначение и область применения

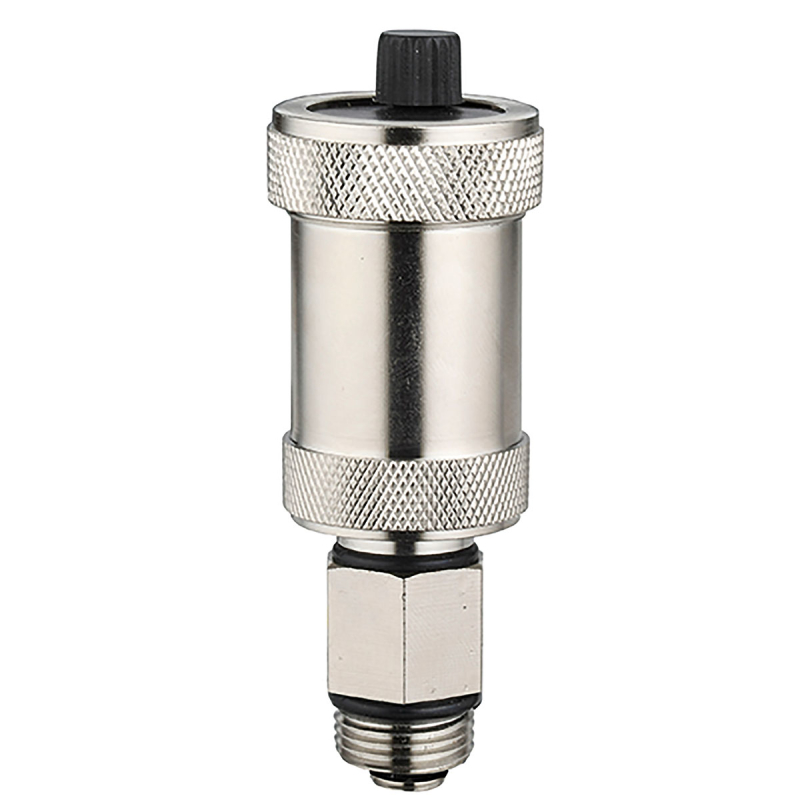

Воздухоотводчик автоматический предназначен для отвода воздуха из
закрытых систем отопления и горячего водоснабжения. Предохраняет
систему от явлений коррозии и кавитации, от образования воздушных
пробок. Как правило, в замкнутых системах присутствующий воздух
вызывает сильный шум и низкую эффективность работы данной
системы. Также наличие воздухоотводчика позволяет уменьшить
вероятность пониженной теплоотдачи, замедлить коррозию таких
элементов системы как насосы, котлы и прочих, существенно
увеличив срок службы системы в целом, а также всех ее элементов,
исключая повреждение циркуляционного насоса, износ его
подшипников, кавитационный износ лопастей насоса и т. д.
Технические характеристики
Максимальное рабочее давление, Мпа 1,0
Минимальное рабочее давление, Мпа 0,03
Диапазон температуры рабочей среды, ºС 0-110
Максимальная температура окружающей среды, ºС 60,0
Присоединительная резьба воздухоотводчика, дюйм 3/8"
Присоединительная резьба комплектного отсекающего клапана, дюйм 1/2"
1 Корпус воздухоотводчика Горячепрессованная латунь
никелированная
CW617N/ЛС59-2
2 Поплавок Полипропилен PPR
3 Рычаг Пластик РОМ
4 Пружинная скоба Нержавеющая сталь S304
5 Уплотнительное кольцо крышки корпуса Синтетический каучук EPDM
6 Крышка корпуса Горячепрессованная латунь
никелированная
CW617N/ЛС59-2
7 Запирающая прокладка рычага Силикон
8 Площадка крепления рычага Пластик РОМ
9 Защитный колпачок Полиэтилен HDPE
10 Уплотнительное кольцо отсекающего клапана Этилен-пропилен-диен-мономер EPDM
11 Отсекающий клапан (материал корпуса) Горячепрессованная латунь
никелированная
CW617N/ЛС59-2
Указания по эксплуатации и техническому обслуживанию
6.1 Обслуживание воздухоотводчика автоматического в процессе эксплуатации сводится к периодическим
осмотрам.
6.2 Воздухоотводчик должен эксплуатироваться при условиях, указанных в технических
характеристиках, температура и давление не должны превышать приведенных значений.
6.3 Через каждые 12 месяцев эксплуатации воздухоотводчика необходимо проводить техническое обслу-
живание прибора. При полном отсутствии давление в системе проверить состояние соединений и уплотни-
теля, а также удалить накопившиеся загрязнения из корпуса и воздушного клапана.
6.4 При обслуживании прибора, во время демонтажа и монтажа крышки корпуса, следует с особой
острожностью относиться к части запирающего механизма, особенно к пружинной его части. Данный
узел не подлежит разборке и перенастройке.
