ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

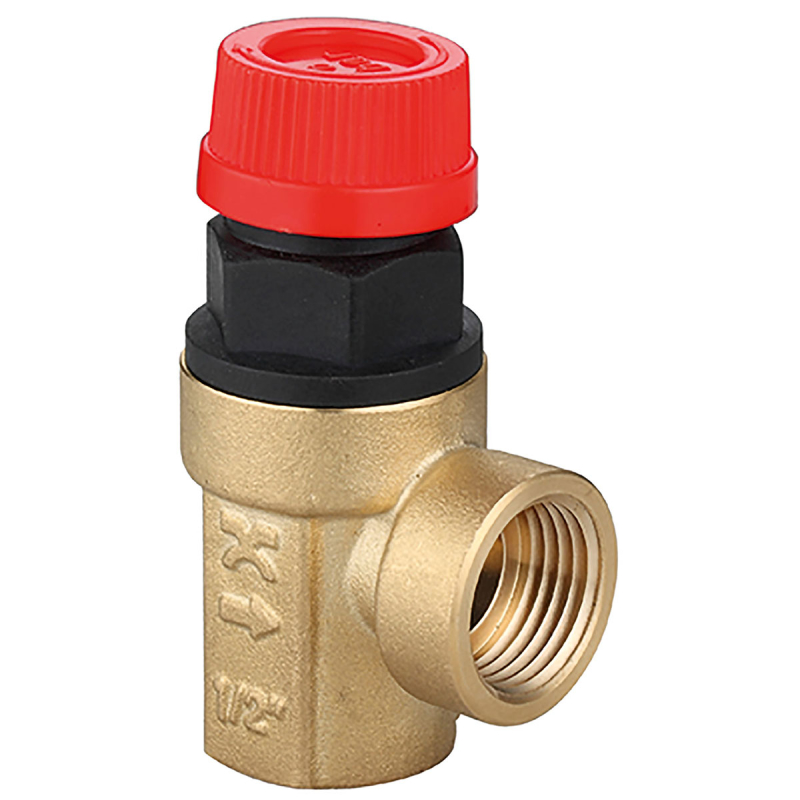

Клапан предохранительный нерегулируемый
1. Назначение и область применения
Клапан предохранительный предназначен для защиты систем отопления, водонагревательных и паровых систем, трубопроводов и гидравлических установок от превышения максимально допустимого рабочего давления. В качестве транспортируемой среды может использоваться воздух, холодная и горячая вода, этиленгликоль, пропиленгликоль и прочие жидкости и газы, неагрессивные к материалам корпуса. При повышении давления в системе сверх установочного, сила давления рабочей среды становится больше силы упругости пружины. Вследствие чего пружина сжимается, открывая клапан и производя частичный сброс среды в атмосферу или в отводящий трубопровод. После снижения давления сила упругости пружины вдавливает шток и диафрагму обратно в седло, закрывая его.
2. Технические характеристики
Значение при настроечном давлении, 1,5bar 3bar 6bar
Средний срок службы 15 лет Максимальное давление открытия 1,65bar 3,3bar 6,6bar
3 Давление закрытия 1,35bar 2,7bar 5,4bar
4 Максимальная температура рабочей среды, С 120º
5 Рабочий диапазон температур окружающей среды С-20º С – + 60º С 6 Размер присоединяемой резьбы, дюйм 1/2"
6 Номинальная производительность по воде, м3/час 0,14
7 Номинальная производительность по воздуху, м3/час 1,26
Указания по монтажу
ВАЖНО! Клапан предохранительный должен монтироваться специалистом или специализирован- ной организацией.
1. Клапан имеет заводскую преднастройку и не требует дополнительных регулировочных действий перед монтажом.
2. Рабочее положение клапана в процессе эксплуатации - проверочной ручкой вверх, направление движения рабочей среды указано стрелкой на корпусе.
3. При монтаже клапана, в целях предотвращения образования трещин и сколов на муфтовых торцах клапана, а также деформации корпуса, рекомендуется применять стандартные рожковые ключи.
4. При монтажных работах на трубопроводе следует исключить возможность попадания во внутренние полости клапана возможных загрязнений, связанных с монтажом (излишки уплотнительного материала, пасты и пр.) так как это может повлиять на работоспособность клапана.
5. В качестве уплотнителя при монтаже клапанов следует применять ленту ФУМ (фторопластовый уплотнительный материал), полиамидную нить с силиконом, льняную прядь со специальными уплотнительными пастами, а также другие уплотнительные материалы, обеспечивающие герметичность соединений.
6. Указания по эксплуатации и техническому обслуживанию
6.1. Во избежание залипания золотниковой обоймы рекомендуется проверять работоспособность клапана поворотом проверочной ручки по часовой стрелке до щелчка не реже чем 1 раз в 6 месяцев.
6.2. Незначительные выбросы рабочей среды при давлении в трубопроводе ниже предустановленного на клапане могут указывать на необходимость очистки места прилегания золотниковой обоймы к прижимной площадке корпуса от накопившегося шлама. Если очистка не привела к желаемому результату, клапан под- лежит замене вследствие износа золотниковой обоймы.
Наименование элемента Материал изготовления Марка материала
1 Корпус Горячепрессованная латунь CW617N
2 Золотниковая обойма Синтетический каучук NBR
3 Золотник (опора пружины) Термопласт POM 4, Шток Термопласт POM
5 Уплотнительная прокладка Фибра
6 Крышка корпуса Полиамид PA66
7 Пружина Нержавеющая пружинная сталь S304
8 Втулка регулировочная Полиамид PA66
9 Колпак Пластик ABS
10 Фиксатор штока Пружинная сталь 304
11 Заглушка Пластик ABS
Клапан предохранительный нерегулируемый
1. Назначение и область применения
Клапан предохранительный предназначен для защиты систем отопления, водонагревательных и паровых систем, трубопроводов и гидравлических установок от превышения максимально допустимого рабочего давления. В качестве транспортируемой среды может использоваться воздух, холодная и горячая вода, этиленгликоль, пропиленгликоль и прочие жидкости и газы, неагрессивные к материалам корпуса. При повышении давления в системе сверх установочного, сила давления рабочей среды становится больше силы упругости пружины. Вследствие чего пружина сжимается, открывая клапан и производя частичный сброс среды в атмосферу или в отводящий трубопровод. После снижения давления сила упругости пружины вдавливает шток и диафрагму обратно в седло, закрывая его.
2. Технические характеристики
Значение при настроечном давлении, 1,5bar 3bar 6bar
Средний срок службы 15 лет Максимальное давление открытия 1,65bar 3,3bar 6,6bar
3 Давление закрытия 1,35bar 2,7bar 5,4bar
4 Максимальная температура рабочей среды, С 120º
5 Рабочий диапазон температур окружающей среды С-20º С – + 60º С 6 Размер присоединяемой резьбы, дюйм 1/2"
6 Номинальная производительность по воде, м3/час 0,14
7 Номинальная производительность по воздуху, м3/час 1,26
Указания по монтажу
ВАЖНО! Клапан предохранительный должен монтироваться специалистом или специализирован- ной организацией.
1. Клапан имеет заводскую преднастройку и не требует дополнительных регулировочных действий перед монтажом.
2. Рабочее положение клапана в процессе эксплуатации - проверочной ручкой вверх, направление движения рабочей среды указано стрелкой на корпусе.
3. При монтаже клапана, в целях предотвращения образования трещин и сколов на муфтовых торцах клапана, а также деформации корпуса, рекомендуется применять стандартные рожковые ключи.
4. При монтажных работах на трубопроводе следует исключить возможность попадания во внутренние полости клапана возможных загрязнений, связанных с монтажом (излишки уплотнительного материала, пасты и пр.) так как это может повлиять на работоспособность клапана.
5. В качестве уплотнителя при монтаже клапанов следует применять ленту ФУМ (фторопластовый уплотнительный материал), полиамидную нить с силиконом, льняную прядь со специальными уплотнительными пастами, а также другие уплотнительные материалы, обеспечивающие герметичность соединений.
6. Указания по эксплуатации и техническому обслуживанию
6.1. Во избежание залипания золотниковой обоймы рекомендуется проверять работоспособность клапана поворотом проверочной ручки по часовой стрелке до щелчка не реже чем 1 раз в 6 месяцев.
6.2. Незначительные выбросы рабочей среды при давлении в трубопроводе ниже предустановленного на клапане могут указывать на необходимость очистки места прилегания золотниковой обоймы к прижимной площадке корпуса от накопившегося шлама. Если очистка не привела к желаемому результату, клапан под- лежит замене вследствие износа золотниковой обоймы.
Наименование элемента Материал изготовления Марка материала
1 Корпус Горячепрессованная латунь CW617N
2 Золотниковая обойма Синтетический каучук NBR
3 Золотник (опора пружины) Термопласт POM 4, Шток Термопласт POM
5 Уплотнительная прокладка Фибра
6 Крышка корпуса Полиамид PA66
7 Пружина Нержавеющая пружинная сталь S304
8 Втулка регулировочная Полиамид PA66
9 Колпак Пластик ABS
10 Фиксатор штока Пружинная сталь 304
11 Заглушка Пластик ABS
