1. Назначение и область применения

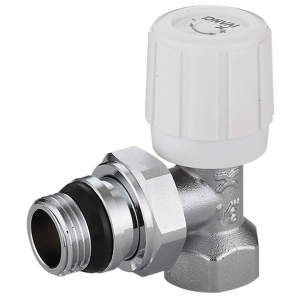

Регулирующие радиаторные клапаны артикулов IVC.103001 и IVC.103004 применяются для плавного
ручного регулирования расхода теплоносителя в водяных отопительных сетях. Клапаны могут
использоваться на трубопроводах систем холодного и горячего водоснабжения, а также на
технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам клапана.
Наличие съемного патрубка позволяет монтировать и демонтировать клапан без демонтажа
трубопровода. Основное предназначение клапана –пользовательское регулирование расхода
теплоносителя через отопительные приборы. При вращении ручного маховика (рукояти) против
часовой стрелки поворотный затвор постепенно открывает проток теплоносителя через
нагревательный прибор, тем самым увеличивая теплоотдачу прибора и температуру в помещении.
При вращении ручного маховика (рукояти) по часовой стрелке латунный поворотный затвор
вентильного узла постепенно перекрывает проток теплоносителя в радиатор или теплообменник. При
достижении правого ограничителя клапан закрывается полностью. Основное назначение клапанов
артикулов IVC.103002 и IVC.103004 – настройка расхода теплоносителя через отопительный прибор
при балансировке системы. Наличие стопорного кольца на съемном патрубке позволяет осуществлять
монтаж-демонтаж узла без необходимости использования дополнительных уплотнительных
материалов.
2. Технические характеристики
1 Нормативный срок службы 20 лет ГОСТ 4.114
2 Номинальное давление 1,0 МПа ГОСТ 10944
3 Рабочая температура транспортируемой среды До 110 ºС ГОСТ 10944
4 Допустимая температура среды окружающей клапан От +5 до +45 ºС ГОСТ 10944
5 Допустимая влажность среды окружающей клапан 80% ГОСТ 10944
6 Ресурс (количественная величина открытия-закрытия) 3500 циклов ГОСТ 10944
7 Количество полных оборотов ручки от положения
«закрыто» до положения «открыто» 5
8 Монтажное положение Любое, при соблюдении
направления потока
3. Конструкция и применяемые материалы
1 Корпус клапана Горячепрессованная латунь хромированная CW617N
2 Конусный затвор Латунь CW614N
3 Уплотнительное кольцо Синтетический каучук ЕPDM
4 Уплотнительная прокладка Фибра
5 Поворотный привод затвора Латунь CW614N
6 Уплотнительное кольцо Синтетический каучук ЕPDM
7 Шестигранная крышка запорного узла Горячепрессованная латунь хромированная CW617N
8 Ручной маховик (ручка) Пластик ABS
9 Фиксирующая скоба Пружинная сталь S304
10 Винт крепления рукояти Оцинкованная сталь Q235
11 Накидная гайка разъемного соединителя Горячепрессованная латунь хромированная CW617N
12 Уплотнительное кольцо патрубка Горячепрессованная латунь хромированная CW617N
13 Патрубок разъемного соединителя Горячепрессованная латунь хромированная CW617N
14 Стопорное кольцо Латунь хромированная CW614N
15 Уплотнительное кольцо стопора Синтетический каучук ЕPDM
16 Декоративная заглушка маховика Пластик ABS
Регулирующие радиаторные клапаны артикулов IVC.103001 и IVC.103004 применяются для плавного
ручного регулирования расхода теплоносителя в водяных отопительных сетях. Клапаны могут
использоваться на трубопроводах систем холодного и горячего водоснабжения, а также на
технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам клапана.
Наличие съемного патрубка позволяет монтировать и демонтировать клапан без демонтажа
трубопровода. Основное предназначение клапана –пользовательское регулирование расхода
теплоносителя через отопительные приборы. При вращении ручного маховика (рукояти) против
часовой стрелки поворотный затвор постепенно открывает проток теплоносителя через
нагревательный прибор, тем самым увеличивая теплоотдачу прибора и температуру в помещении.
При вращении ручного маховика (рукояти) по часовой стрелке латунный поворотный затвор
вентильного узла постепенно перекрывает проток теплоносителя в радиатор или теплообменник. При
достижении правого ограничителя клапан закрывается полностью. Основное назначение клапанов
артикулов IVC.103002 и IVC.103004 – настройка расхода теплоносителя через отопительный прибор
при балансировке системы. Наличие стопорного кольца на съемном патрубке позволяет осуществлять
монтаж-демонтаж узла без необходимости использования дополнительных уплотнительных
материалов.
2. Технические характеристики
1 Нормативный срок службы 20 лет ГОСТ 4.114
2 Номинальное давление 1,0 МПа ГОСТ 10944
3 Рабочая температура транспортируемой среды До 110 ºС ГОСТ 10944
4 Допустимая температура среды окружающей клапан От +5 до +45 ºС ГОСТ 10944
5 Допустимая влажность среды окружающей клапан 80% ГОСТ 10944
6 Ресурс (количественная величина открытия-закрытия) 3500 циклов ГОСТ 10944
7 Количество полных оборотов ручки от положения
«закрыто» до положения «открыто» 5
8 Монтажное положение Любое, при соблюдении
направления потока
3. Конструкция и применяемые материалы
1 Корпус клапана Горячепрессованная латунь хромированная CW617N
2 Конусный затвор Латунь CW614N
3 Уплотнительное кольцо Синтетический каучук ЕPDM
4 Уплотнительная прокладка Фибра
5 Поворотный привод затвора Латунь CW614N
6 Уплотнительное кольцо Синтетический каучук ЕPDM
7 Шестигранная крышка запорного узла Горячепрессованная латунь хромированная CW617N
8 Ручной маховик (ручка) Пластик ABS
9 Фиксирующая скоба Пружинная сталь S304
10 Винт крепления рукояти Оцинкованная сталь Q235
11 Накидная гайка разъемного соединителя Горячепрессованная латунь хромированная CW617N
12 Уплотнительное кольцо патрубка Горячепрессованная латунь хромированная CW617N
13 Патрубок разъемного соединителя Горячепрессованная латунь хромированная CW617N
14 Стопорное кольцо Латунь хромированная CW614N
15 Уплотнительное кольцо стопора Синтетический каучук ЕPDM
16 Декоративная заглушка маховика Пластик ABS
